Der Honda Jazz überzeugt seit Jahrzehnten durch sein durchdachtes Raumkonzept und seine Zuverlässigkeit. Doch während der Motor noch viele Jahre problemlos läuft, wirkt das werkseitige Infotainment-System oft schon nach wenigen Jahren veraltet. Wer auf Navigation via Google Maps, Spotify oder Apple CarPlay nicht verzichten möchte, findet in einem Android-Autoradio die perfekte Lösung.

Doch der Einbau eines solchen Systems unterscheidet sich je nach Baujahr erheblich. Dieser umfassende Leitfaden führt Sie durch die technischen Feinheiten der drei wichtigsten Honda Jazz Generationen: GD (2002-2008), GE/GG (2008-2015) und GK (2015-2020). Wir klären die wichtigsten Fragen zu CAN-Bus-Adaptern, Rahmenblenden und Leistungsspezifikationen, damit Ihr DIY-Projekt ein voller Erfolg wird.

Die Qual der Wahl: Welche Hardware-Konfiguration passt zu Ihnen?

Bevor Sie mit dem Einbau beginnen, müssen Sie das richtige System auswählen. Android-Radios gibt es in verschiedensten Leistungsstufen. Die Wahl des Arbeitsspeichers (RAM) und des internen Speichers (ROM) bestimmt maßgeblich, wie flüssig das System im Alltag reagiert.

Einstiegsklasse: 2GB RAM + 32GB Speicher (2+32G)

Diese Konfiguration eignet sich für Nutzer, die das Radio hauptsächlich für grundlegende Aufgaben nutzen. Wenn Sie primär Radio hören, gelegentlich per Bluetooth telefonieren und Apple CarPlay oder Android Auto nutzen, reicht ein 2+32G System aus. Da bei CarPlay die Rechenleistung vom Smartphone übernommen wird, fällt der kleine Arbeitsspeicher des Radios kaum ins Gewicht. Für aufwendige, direkt auf dem Radio installierte Apps ist diese Variante jedoch weniger geeignet.

Die goldene Mitte: 4GB RAM + 64GB Speicher (4+64G)

Mit 4 Gigabyte Arbeitsspeicher bootet das System schneller und hält Apps zuverlässig im Hintergrund geöffnet. Sie können nahtlos zwischen der Navigations-App und dem Musikplayer wechseln, ohne dass Anwendungen neu laden müssen. Dies ist die am häufigsten empfohlene Konfiguration für den durchschnittlichen Fahrer.

High-End-Leistung: 8GB RAM + 128GB Speicher (8+128G)

Wer sein Auto in ein rollendes Entertainment-Center verwandeln möchte, greift zur 8+128G Version. Diese Geräte verfügen oft über leistungsstärkere Achtkern-Prozessoren (Octa-Core). Sie verarbeiten hochauflösende Videos ruckelfrei, ermöglichen intensives Multitasking mit Split-Screen-Funktionen und bieten genug Speicherplatz für heruntergeladene Offline-Karten, Spotify-Playlists und große Apps. Das System reagiert verzögerungsfrei – ähnlich wie ein modernes Premium-Tablet.

Generation 1: Honda Jazz GD (2002-2008) – Mechanik trifft auf Digitalisierung

Der Honda Jazz der ersten Generation ist ein klassisches analoges Fahrzeug. Das bedeutet für den Einbau: Sie haben weniger elektronische Hürden, müssen dafür aber mechanisch sauber arbeiten.

Rahmen und Blenden: 1-DIN oder 2-DIN?

Ab Werk besitzt der Jazz GD oft ein vollintegriertes Radio, das nahtlos in die Mittelkonsole übergeht. Um ein modernes Android-Radio einzubauen, benötigen Sie eine fahrzeugspezifische 2-DIN-Radioblende. Achten Sie darauf, eine Blende zu wählen, die farblich exakt zum Kunststoff Ihres Armaturenbretts passt (meist Silber oder Dunkelgrau). Das Android-Radio wird dann mit speziellen Metallwinkeln hinter dieser neuen Blende verschraubt.

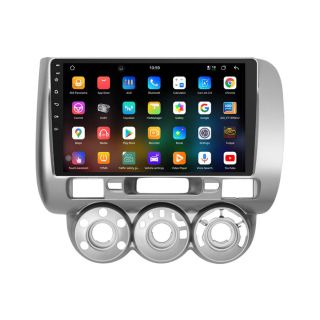

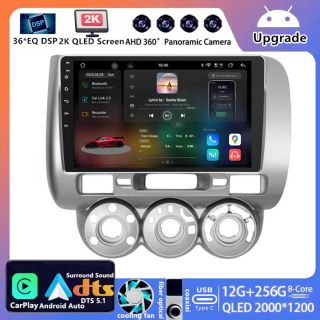

Finden Sie das passende Android-Radio für Ihren Honda Jazz GD (2002–2008) in unserem Online-Shop.

Die Herausforderung: Klimabedienteil und Bowdenzüge

Die größte Schwierigkeit bei dieser Generation ist das Klimabedienteil. Beim Ausbau des Originalradios müssen Sie oft die Drehregler für die Heizung und Lüftung demontieren. Diese sind beim Jazz GD noch über mechanische Stahlseile (Bowdenzüge) mit den Klappen im Heizungskasten verbunden. Lösen Sie diese Züge im Fußraum (Fahrer- und Beifahrerseite), bevor Sie das Radio herausziehen. Beim Einbau in die neue Blende müssen Sie diese Züge exakt wieder einhängen, damit die Heizungssteuerung später nicht klemmt.

Verkabelung und Lenkradfernbedienung

Da der Jazz GD noch keinen komplexen CAN-Bus für das Radio nutzt, ist die Verkabelung unkompliziert. Sie nutzen einen einfachen ISO-Adapter, der den Honda-Stecker auf die universellen Anschlüsse des Android-Radios übersetzt. Falls Ihr Modell bereits über Tasten am Lenkrad verfügt, arbeiten diese analog (resistiv). Sie können die Kabel (meist KEY1 und KEY2) direkt mit dem Android-Radio verbinden und die Tasten über die Software des Radios frei programmieren.

Generation 2: Honda Jazz GE/GG (2008-2015) – Der Sprung in die Moderne

Mit der zweiten Generation wurde das Armaturenbrett runder und die Elektronik komplexer. Der Einbau erfordert hier mehr Fingerspitzengefühl beim Zerlegen der Verkleidungen.

Demontage: Versteckte Schrauben und feste Clips

Das Originalradio des GE/GG sitzt sehr fest. Sie müssen zunächst die untere Abdeckung der Mittelkonsole entfernen und eine versteckte Sicherheitsschraube (meist eine 8mm Sechskantschraube), die das Radio von unten sichert, herausdrehen. Ohne das Entfernen dieser Schraube brechen Sie die Kunststoffhalterungen ab. Verwenden Sie für die Demontage der Hauptblende ausschließlich weiche Kunststoff-Hebelwerkzeuge, um Kratzer zu vermeiden.

CAN-Bus Integration und Display-Informationen

Abhängig von der Ausstattungslinie kommuniziert das Radio im Jazz GE/GG bereits über das fahrzeuginterne Netzwerk (CAN-Bus). Kaufen Sie unbedingt ein fahrzeugspezifisches Android-Radio-Set, das einen passenden CAN-Bus-Decoder (die kleine rote oder schwarze Box am Kabelbaum) enthält. Dieser Decoder übersetzt die digitalen Signale des Autos für das Radio. So erkennt das Radio beispielsweise, wann Sie den Rückwärtsgang einlegen (um die Kamera zu aktivieren) oder wann Sie das Licht einschalten (um das Display zu dimmen).

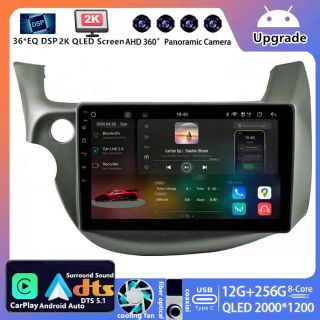

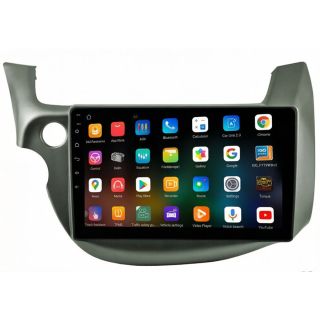

Entdecken Sie das ideale Android-Radio für Ihren Honda Jazz GE/GG (2008–2015) in unserem Online-Shop.

Übernahme der originalen USB- und AUX-Anschlüsse

Viele Modelle dieser Generation haben bereits einen AUX- oder USB-Anschluss in der Mittelarmlehne. Mit speziellen Adapterkabeln, die guten Android-Radio-Sets beiliegen, können Sie diese originalen Buchsen weiterverwenden und mit der Rückseite des neuen Radios verbinden.

Generation 3: Honda Jazz GK (2015-2020) – Volle digitale Integration

Der Jazz GK ist ein hochgradig vernetztes Fahrzeug. Ein Radiotausch greift hier tief in das Ökosystem des Autos ein. Präzision und die richtige Hardware sind entscheidend.

Touchscreen-Klimasteuerung und CAN-Bus Protokolle

Einige Ausstattungsvarianten des GK besitzen ein Klimabedienteil, das über einen Touchscreen bedient wird oder Fahrzeugdaten auf dem Radiodisplay anzeigt. Hier ist ein hochwertiger CAN-Bus-Adapter zwingend erforderlich. Stellen Sie nach dem Einbau in den Werkseinstellungen des Android-Radios das exakte Fahrzeugmodell und den Hersteller der CAN-Box ein (z.B. "Raise" oder "Hiworld"). Nur so kommuniziert das Radio fehlerfrei mit dem Bordcomputer, zeigt den Spritverbrauch an und erhält die Klimaanzeigen auf dem Bildschirm.

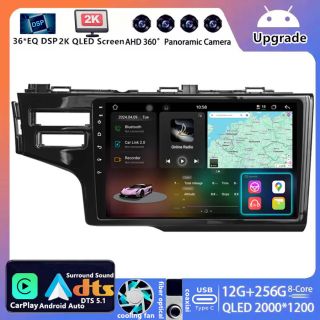

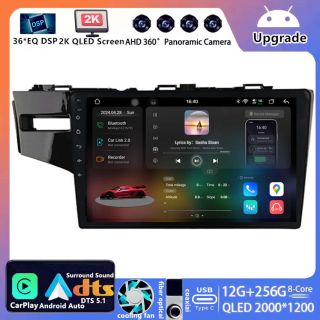

Finden Sie das perfekte Android-Radio für Ihren Honda Jazz GK (2015–2020) in unserem Online-Shop.

Erhalt der Rückfahrkamera und LaneWatch

Wenn Ihr Jazz GK über eine werksseitige Rückfahrkamera oder das Honda LaneWatch-System (Kamera im rechten Außenspiegel) verfügt, benötigen Sie ein spezielles Kabelbaum-Upgrade zur Beibehaltung der Werkskamera. Das originale Kamerasignal muss von den fahrzeugeigenen 6 Volt auf die 12 Volt des Android-Radios adaptiert werden. Ein Plug-and-Play-Kabelsatz nimmt Ihnen diese komplexe elektrische Anpassung ab.

Integration der Lenkradtasten

Im Gegensatz zur ersten Generation laufen die Lenkradtasten hier komplett digital über den CAN-Bus. Ein manuelles Anlernen der Tasten im Radio-Menü ist oft nicht mehr nötig. Sobald das richtige CAN-Protokoll ausgewählt ist, funktionieren Lautstärke, Titelsprung und die Telefon-Tasten automatisch.

Praktische Fehlerbehebung (Troubleshooting) für DIY-Einbauer

Selbst bei sorgfältiger Arbeit können beim Einbau kleine Fehler passieren. Hier sind die häufigsten Probleme und deren schnelle Lösung:

Das Radio schaltet sich nicht ein

Prüfen Sie zuerst die Sicherungen im Fahrzeug und am Radio selbst. Wenn diese intakt sind, fehlt dem Radio wahrscheinlich das Zündungsplus (ACC). Messen Sie am gelben Kabel (Dauerplus) und am roten Kabel (Zündungsplus) die Spannung. Bei Fahrzeugen mit CAN-Bus generiert der kleine Decoder-Kasten das Zündungsplus. Überprüfen Sie, ob der kleine weiße Stecker des CAN-Bus-Decoders fest im Android-Radio sitzt.

Die Lenkradfernbedienung funktioniert nicht

  • Bei Generation 1 (GD): Haben Sie die KEY-Kabel richtig verbunden? Gehen Sie in die "Steering Wheel Control" (SWC) App des Radios und weisen Sie die Tasten manuell zu.
  • Bei Generation 2 & 3 (GE/GK): Wenn ein CAN-Bus-Adapter verbaut ist, dürfen die analogen KEY-Kabel nicht angeschlossen werden, da dies das digitale Signal stört. Prüfen Sie in den Werkseinstellungen (meist unter Passwort 8888 oder 1617), ob das richtige Fahrzeugprotokoll (Honda -> Jazz/Fit -> entsprechendes Baujahr) ausgewählt ist.

Kein Ton aus den Lautsprechern

Wenn das Radio läuft, aber kein Ton zu hören ist, überprüfen Sie den Verstärker. Einige Honda-Modelle haben einen separaten Werksverstärker. Das blaue Kabel (AMP-CON oder ANT-CONT) am Android-Radio muss mit dem entsprechenden Pin des Fahrzeugsteckers verbunden werden, um den Verstärker beim Starten des Radios einzuschalten.

GPS-Signal schwach oder bricht ab

Eine falsche Positionierung der GPS-Antenne ist meist die Ursache. Montieren Sie den kleinen schwarzen GPS-Empfänger nicht tief im Armaturenbrett unter dicken Metallstreben. Ideal ist die Platzierung direkt unter der Kunststoffabdeckung des Armaturenbretts (Kunststoff blockiert das Signal nicht) oder in der Ecke der Windschutzscheibe (A-Säule).

Schritt-für-Schritt-Anleitung: So wählen Sie das richtige Zubehör aus

Die Auswahl des passenden Zubehörs für Ihr Android-Radio ist entscheidend für eine reibungslose Installation und optimale Funktion im Honda Jazz. Hier finden Sie eine praktische Übersicht für die wichtigste Zusatzhardware jeder Generation:

1. Blenden (Radioblenden)

  • GD (2002-2008): Achten Sie auf fahrzeugspezifische 2-DIN-Radioblenden, die exakt in die Mittelkonsole passen. Farbabstimmung (meist Silber oder Dunkelgrau) sorgt für ein harmonisches Gesamterscheinungsbild.
  • GE/GG (2008-2015): Auch hier wird in der Regel eine 2-DIN-Blende benötigt. Aufgrund der gewölbten Form des Armaturenbretts sollten Sie auf passgenaue Lösungen zurückgreifen, damit keine Spalte entstehen.
  • GK (2015-2020): Für die dritte Generation gibt es spezielle Blenden mit Vorrichtungen für Touchscreen-Radios. Diese berücksichtigen Kameraöffnungen und Lüftungsintegration.

2. CAN-Bus-Adapter

  • GD (2002-2008): Meist nicht notwendig, da das Fahrzeug noch keine komplexe Bus-Kommunikation nutzt. Ein simpler ISO-Adapter reicht aus.
  • GE/GG (2008-2015): Unbedingt einen CAN-Bus-Adapter verwenden, um alle Funktionen (Lenkradsteuerung, Lichtsignal für Displaydimmung, Rückwärtsgangsignal) einzubeziehen. Achten Sie auf Sets mit beschriebenem Decoder (Herstellerangaben prüfen).
  • GK (2015-2020): Ein leistungsfähiger und mit dem Modell kompatibler CAN-Bus-Adapter ist zwingend erforderlich, insbesondere bei Fahrzeugen mit Touch-Klimasteuerung oder originaler Rückfahrkamera.

3. Kabelsätze und Adapter

  • GD (2002-2008): ISO-Adapter für Strom und Lautsprecher, gegebenenfalls Adapter für analoge Lenkradtasten.
  • GE/GG (2008-2015): Komplettsatz mit CAN-Bus-Box, Plus Adapter für vorhandene USB/AUX-Anschlüsse und gegebenenfalls Adapter für Rückfahrkamera.
  • GK (2015-2020): Adapter-Sets zur Einbindung der Rückfahr- und LaneWatch-Kamera, Adapter zur Spannungserhöhung (6V auf 12V), Adapter für original USB-Buchsen.

Tipp: Investieren Sie in Komplettsets – Sie sparen nicht nur Zeit beim Suchen, sondern vermeiden auch böse Überraschungen während der Montage.

Häufige Fehler beim Einbau und wie man sie vermeidet

Auch erfahrene Hobbyschrauber stoßen beim Einbau eines Android-Radios gelegentlich auf Fallstricke. Diese häufigen Fehlerquellen lassen sich jedoch mit etwas Planung und Präzision leicht vermeiden:

  • Massefehler / schlechte Erdung: Gerade bei aktiven Antennen und Adaptermodulen ist eine saubere Masseverbindung entscheidend. Schleifen Sie Massepunkte am Fahrzeug immer bis aufs blanke Metall und vermeiden Sie lose Kontakte.
  • Fehlerhafte Verkabelung: Prüfen Sie vor dem Anschließen jeden Stecker und jedes Kabel auf Pinbelegung. Verwechseln Sie nie Dauerplus (Gelb) und Zündungsplus (Rot), um einen kompletten Systemausfall zu verhindern.
  • Unpassende CAN-Bus-Box: Nutzen Sie ausschließlich Adapter, die ausdrücklich für Ihre Honda Jazz-Generation freigegeben sind. Inkompatible Module führen zu Fehlfunktionen – etwa bei Lenkradtasten, Display oder Bordcomputer.
  • Falsche Montage der Blende: Achten Sie auf eine spannungsfreie, saubere Befestigung, um Vibrationen und Klappergeräusche zu verhindern.
  • Antenne und GPS schlecht positioniert: Die Scheibenantenne sollte oben an der Windschutzscheibe montiert sein (nicht quer!) und die GPS-Antenne möglichst unter Kunststoff und weit weg von Metallteilen.
  • Rückfahrkamera nicht eingebunden: Bei Modellen mit Werkskamera auf einen korrekten Spannungsausgleich und kompatible Adapter achten.

Mit diesen Tipps vermeiden Sie typische Anfängerfehler – und sparen sich im Zweifel unnötigen Mehraufwand!

Fazit

Die Nachrüstung eines Android-Autoradios wertet den Honda Jazz massiv auf. Ob Sie den mechanischen Jazz GD modernisieren, den GE mit Navigation ausstatten oder das digitale System des GK auf maximale Leistung (8+128G) trimmen wollen – der Einbau ist mit der richtigen Vorbereitung und passenden Blenden für jeden ambitionierten Schrauber machbar. Achten Sie auf den korrekten CAN-Bus-Adapter und arbeiten Sie sorgfältig bei der Verkabelung.
